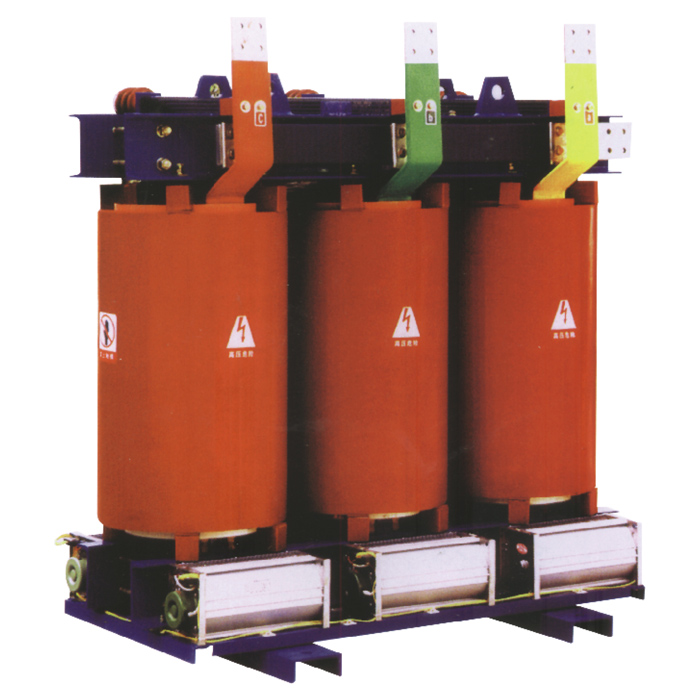

產品介紹

SC(B)10、SC(B)11、SC(B)12、SC(B)13、SC(B)14、SC(B)18型環氧樹脂澆注干式變壓器，可作為油浸式配電變壓器的更新?lián)Q代產品，是各類干式變壓器中性能好的產品，用于城市電網、高層建筑、商務中心、劇院、醫院、賓館、隧道、地鐵、車站、碼頭、機場、地下電站、試驗室、組合變電站等重要場所。

產品特點

我廠生產的SC(B)10、SC(B)11、SC(B)12、SC(B)13、SC(B)14、SC(B)18型電力變壓器為國內領有產品型號證書的低噪聲低損耗型樹脂繞注線圈干式變壓器。

1、高壓繞組用銅線，低壓繞組用銅線或銅箔繞制，玻璃纖維氈填充包繞，真空狀態下用不加填料的環氧樹脂澆注，固化后形成堅固的圓筒形整體，局部放電小。

2、阻燃、防爆、不污染環境。纏繞線圈的玻璃纖維等絕緣材料具有自熄特性，不會因短路產生電弧，高熱下樹脂不會產生有毒有害氣體。

3、線圈不吸潮，鐵心夾件有特殊的防蝕保護層，可在相對濕度和其它惡劣環境中運行。間斷運行無須去潮處理。

4、抗短路、雷電沖擊。

5、線圈內外側樹脂層薄，散熱性能好。冷卻方式一般采用空氣自然冷卻(AN)。對于任何防護等級的變壓器，都可配置風冷系統(AF)。

6、損耗低，節電效果好，運行經濟，可免維護。

7、體積小，重量輕，占地空間少，安裝費用低，不須考慮排油池、防火消防設施和備用電源等。

8、因無火災、爆炸之虞，可分散安裝在負荷中心，充分靠近用電點，從而降低線路造價和節省昂貴的低壓設施費用。

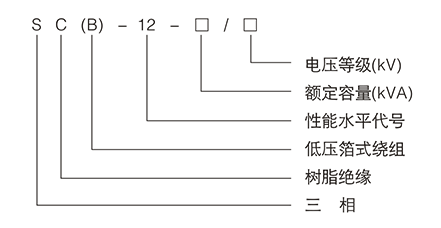

型號含義

外殼保護裝置

外殼材料采用不銹鋼或鋁合金。防護等級達到IP20和IP23。IP20外殼可防止直徑大于12mm的固體異物進入，對變壓器作進一步的安全保護。IP23外殼更兼具防止與垂直線60°角以內的水滴流入，可適用于戶外運行。

注：IP23外殼會使變壓器冷卻能力下降，小容量的下降約5%，大容量的下降約10%。

溫控、溫顯

溫控系統由溫度控制器和安裝在產品熱點即低壓繞組上端部的PTC測溫元件構成，實現對變壓器的溫度測量與控制，若由于過載運行或故障引起變壓器繞組溫度過高，溫度控制器發出報警信號，溫度超過安全值時會自行跳閘。采用強迫風冷時則由溫度控制器根據繞組溫度高低決定冷卻風機的投入或切換。

溫顯系統直接顯示變壓器運行過程中繞組的熱點溫度，可和溫控系統配合使用。

溫控和溫顯系統可以安裝在距變壓器主體一定距離外，其測溫元件引線的長度分別為:

溫控：<20m

溫顯：<10m(二線制)

          <100m(帶有補償導線的二線制)

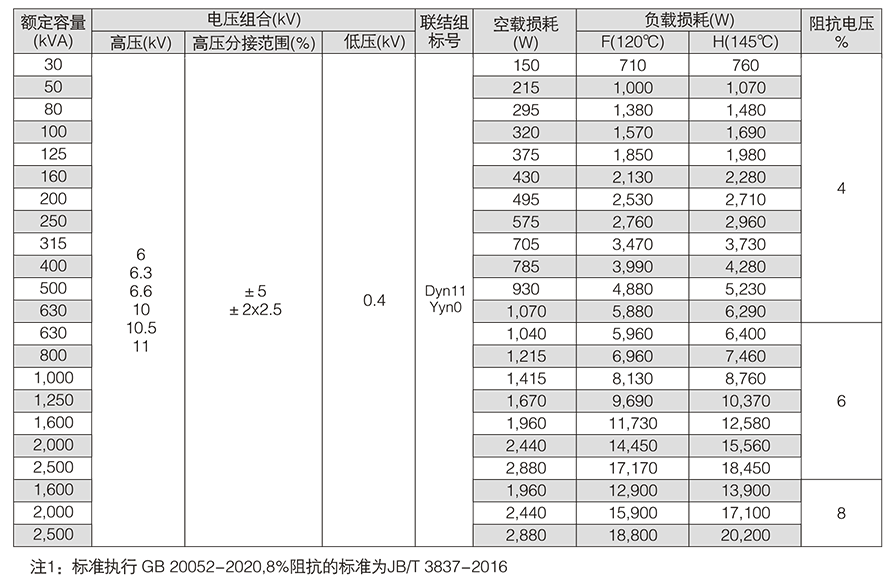

10系列10kV三相干式無勵磁調壓配電變壓器性能參數表

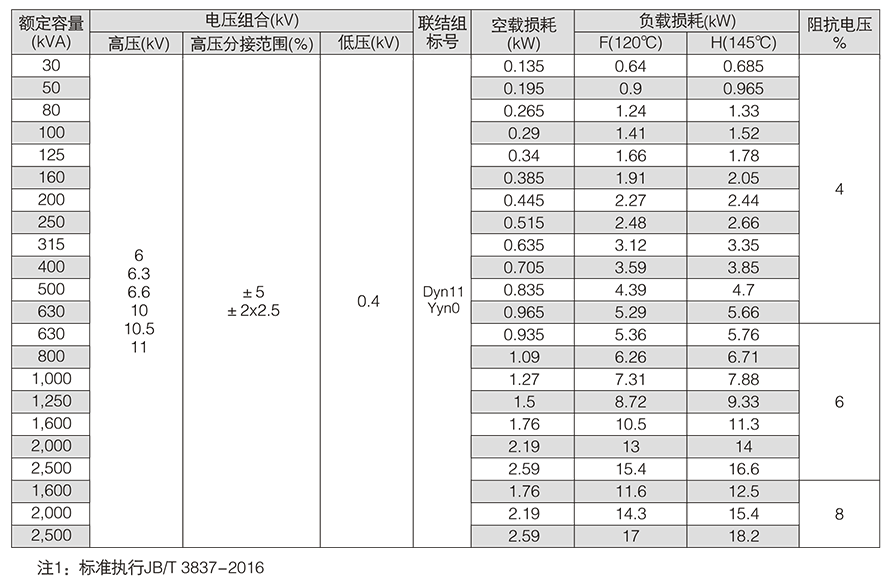

11系列10kV三相干式無勵調壓配電變壓器性能參數表

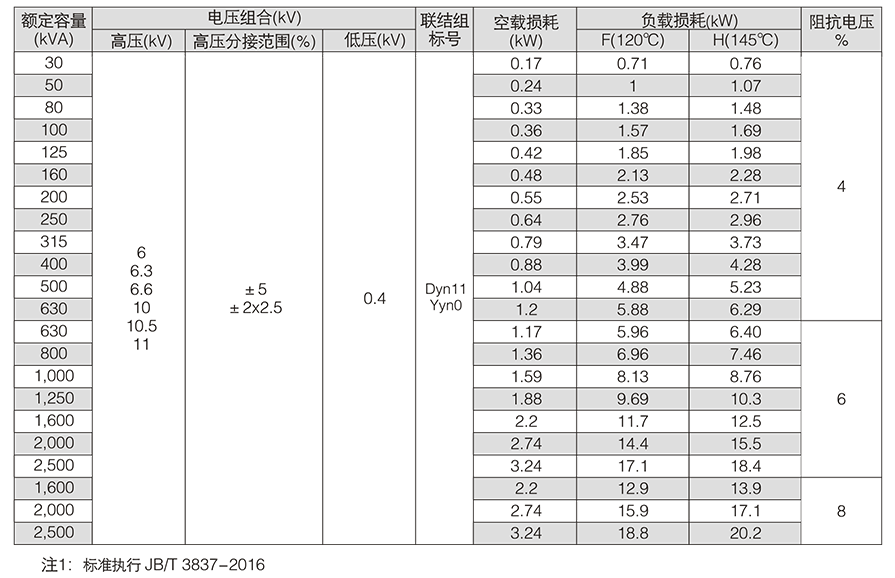

12-NX3系列10kV三相干式無勵磁調壓配電變壓器性能參數表

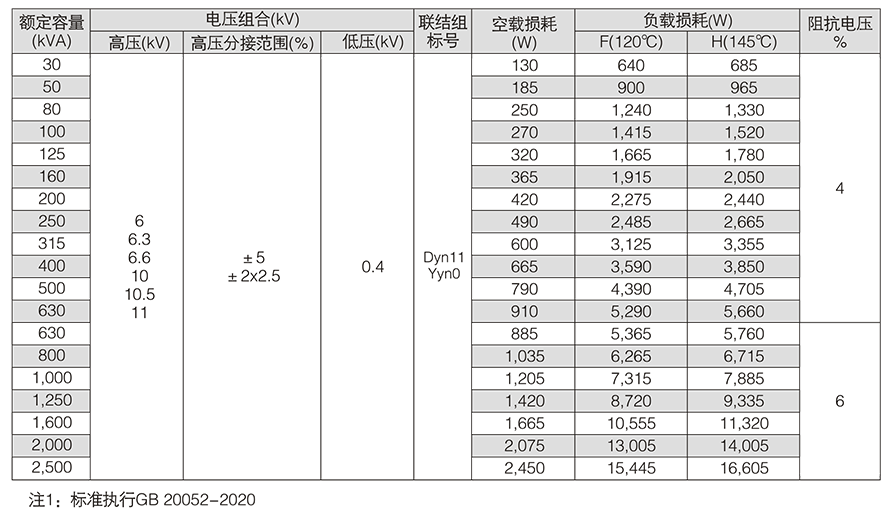

13系列10kV三相干式無勵磁調壓配電變壓器性能參數表

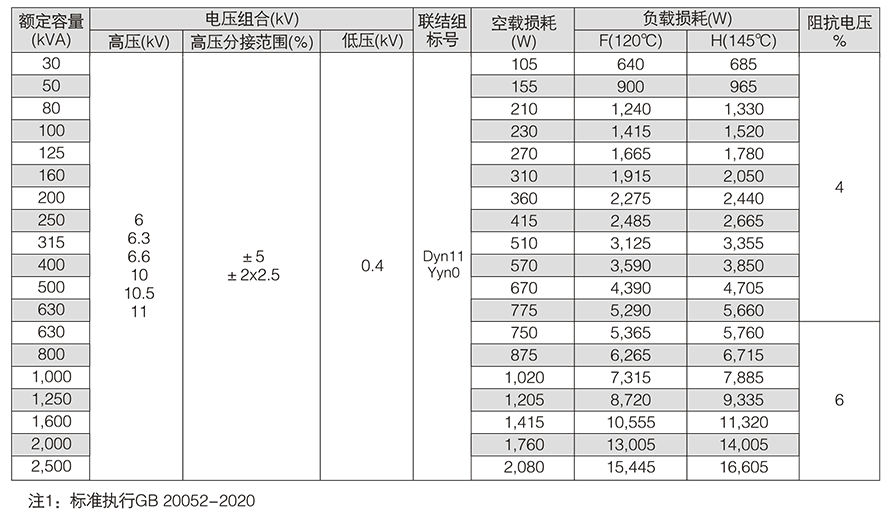

14-NX2系列10kV三相干式無勵磁調壓配電變壓器性能參數表

18-NX1系列10kV三相干式無勵磁調壓配電變壓器性能參數表
