調匝式消弧線圈接地補償裝置，10kv調匝式消弧線圈成套的詳細介紹。

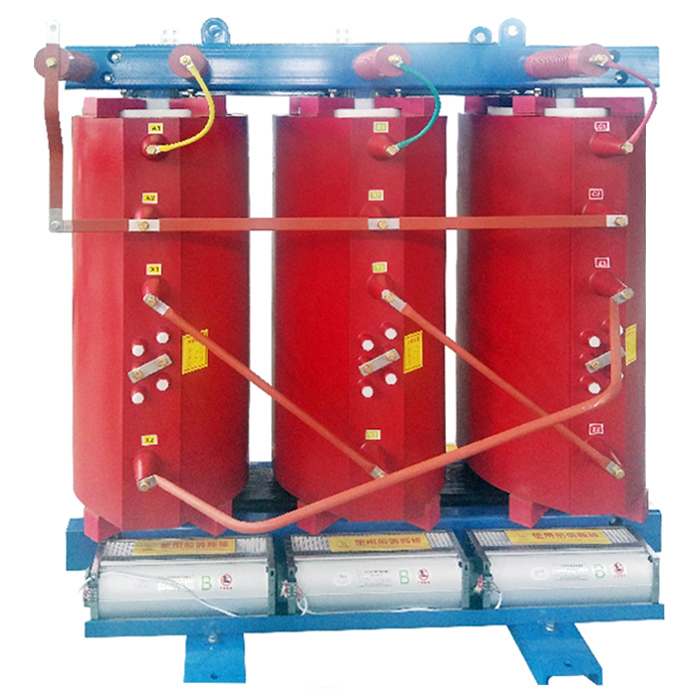

1、接地變壓器（DKSC型)

(1）提供中性點。一般電網主變壓器6~10kV側多為△接線，沒有中性點，如果要安裝消弧線圈，須用高壓繞組為Z型聯接的接地變壓器引出中性點。消弧線圈運行中，脫諧度的設定:脫諧度的設定直接關系到系統的補償效果，如設置不當，有可能在故障消失后接地信號仍未消失,調節器反映出中性點位移電壓高，系統將運行于諧振。接地變壓器符合國標GB10229-88《電抗器》和Q/BTGO01-1999《MRD-XHZ消弧線圈接地補償裝置》規定的技術指標。

( 2）零序阻抗小。Z型聯接的接地變壓器零序阻抗只有幾歐姆/相，單相接地時有95%的電壓加到消弧線圈上，使其好的補償能力。近幾年來國內一些廠家陸續研制開發了自動跟蹤補償消弧裝置。它能自動跟蹤電網參數的變化，自動測量電容電流，自動調整補償電流，過補、欠補均可運行。抑制弧光接地過電壓、斷線過電壓和傳遞過電壓等。消弧線圈的調諧方式可分為預調式和隨調式兩種。依據消弧線圈電抗的調節方法，可分為電動有載調匝式、直流偏磁式、調氣隙式、調容式等等。

(3）接地變壓器帶有二次繞組可作站用變，一變多用，節省投資。

(4）接地變壓器高壓側除了原三相無載分接外又增加了不平衡調節檔（0.5%、1%、2%)，用于調節電網不對稱電壓，滿足自動調諧的需要。

(5）接地變壓器二次側裝有開口三角形穩定繞組，其作用是吸收三次及以上諧波，利于系統信號的采樣，消除諧波對采樣信號的干擾。
