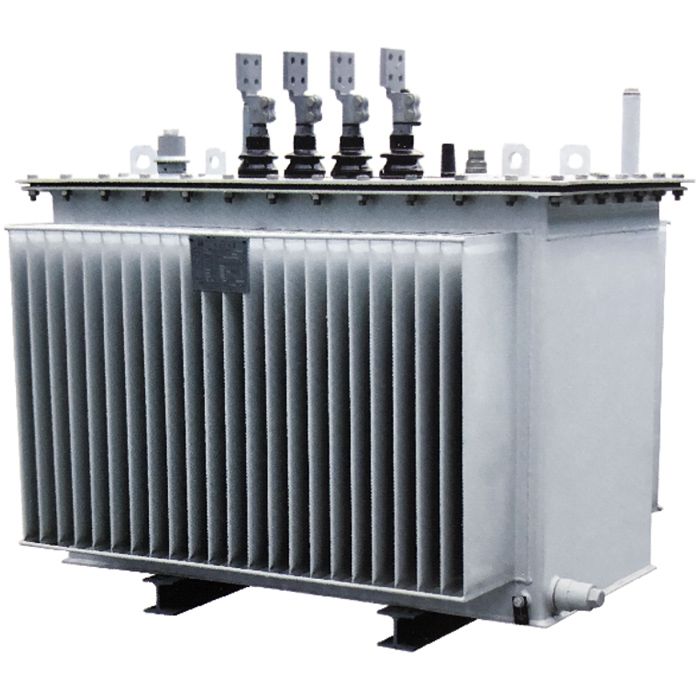

產品介紹

本系列產品可取代硅鋼片鐵心的變壓器而用于戶外的配電系統。性能符合GB/T25446-2010《油浸式非晶合金鐵心配電變壓器技術參數及要求》，IEC60076、GB1094標準，屬于國家標準GB20052-2020-《三相配電變壓器能效限定值及節能評定值》及南方電網企業標準Q/CSG11624-2008-《配電變壓器能效標準及技術經濟評價導則》中的節能產品。本產品用于電能不足和負荷波動大以及難以進行日常維護的地區。由于變壓器采用全密封結構，絕緣油和空氣不接觸，因而可在潮濕環境中運行，是城市和農村廣大配電回路中理想的配電設備。

結構特點

1、非晶合金鐵心為卷鐵心結構，三相五柱式，鐵心截面呈矩形。非晶合金是一種“非晶體金屬”，其物理狀態為金屬原子里無序排列，其材料厚度僅0.02mm，是用“平面噴鑄法”制造的，這種與硅鋼片的晶體結構完全不同的材料有利于被磁化和去磁。

2、線圈為矩形，多層次，采用無氧銅線繞制，層間絕緣采用點膠紙。

3、非晶合金電力變壓器，采用美觀的波紋油箱，它通過油箱自動生產線，經過水壓試漏，氣壓試驗和熒光試驗。

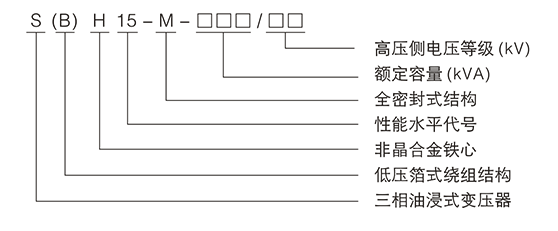

型號含義

技術參數

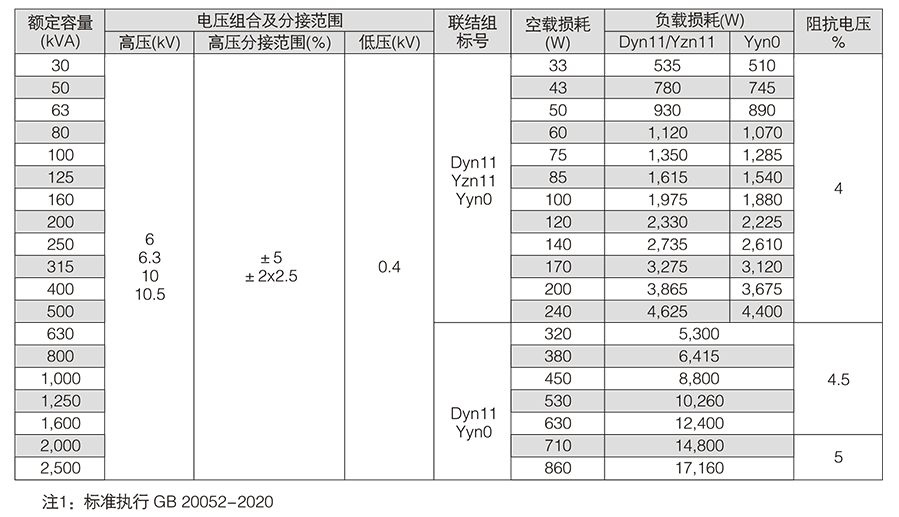

15-NX3系列10kV三相油浸式非晶合金鐵心無勵磁調壓配電變壓器性能參數表

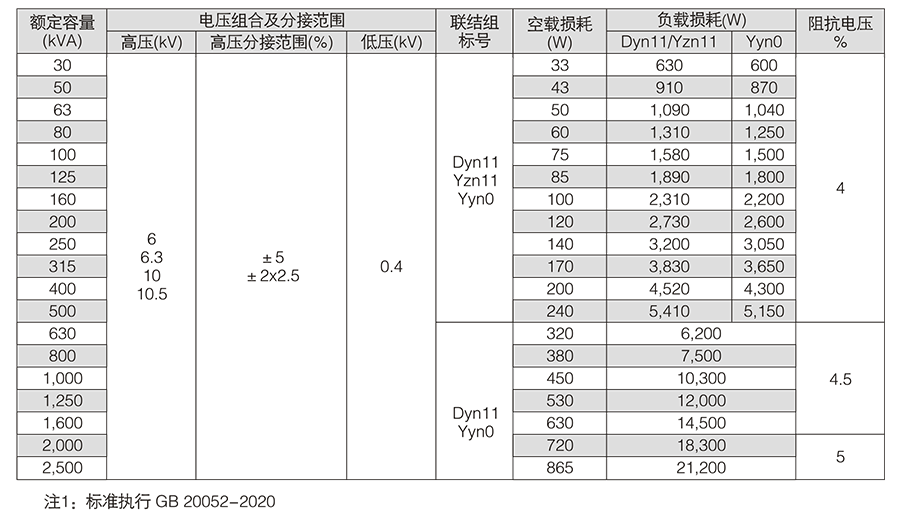

21-NX2系列10kV三相油浸式非晶合金鐵心無勵磁調壓配電變壓器性能參數表

25-NX1系列10kV三相油浸式非晶合金鐵心無勵磁調壓配電變壓器性能參數表
