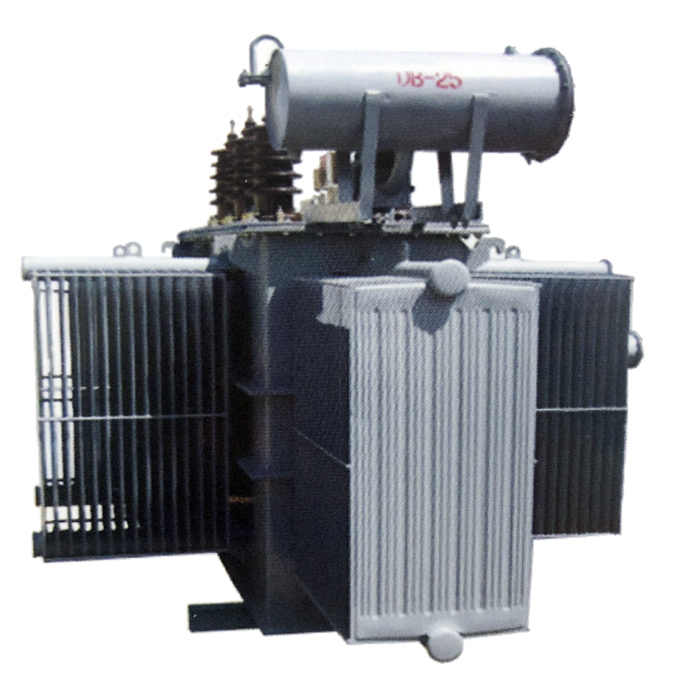

產品介紹

該產品執行國家標準GB1094《電力變壓器》、GB6451《三相油浸式電力變壓器技術參數和要求》和GB20052-2020《電力變壓器能效限定值及能效等級》。該產品主要用于電力系統變電站以及35kV用戶站。

產品特點

1、損耗低，節能好。

2、鐵心采用冷軋硅鋼片及橫剪線，剪切毛刺<0.02，全斜接縫、不沖孔、不疊上鐵輪工藝；鐵心柱疊好雙H粘膠使鐵心三柱兩輒成為一個緊固、平整、緊實的整體，有效地降低了變壓器的空載損耗、空載電流和噪音。

3、變壓器線圈采用無氧銅，降低了銅耗，墊塊、撐條倒圓角，電場均勻。內繞組支撐加強，其穩定性和防止失穩變形。對于容量達到12500kVA以上的產品，內外線圈采用統一的整體托板和壓板把各線圈組裝起來同時加壓，軸向上各線圈高度尺寸的一致性，變壓器抗突發短路的能力。

4、板式夾件與側梁形成堅固的框架結構，器身與油箱六面鋼性定位，使器身能承受住各種運輸條件下沖擊考驗而不發生位移。產品運輸過程中沖擊若小于規定的數值，則現場可不經吊心檢查直接試驗投運，減少了產品現場吊心的大量工作。

5、油箱箱量采用整體鋼板，由大型壓機折壓成瓦楞結構，同時瓦楞形箱璧避免聲波平面反射起到降低噪音的作用。變壓器整體美觀簡潔。

6、采用膠囊式儲油柜，減緩了變壓器油的老化程度；指針式油位計能避免假油位現象的發生并徹底解決變壓器油光照老化問題；帶有集氣裝置的氣體繼電器，便于維護運行；采用片式散熱器和大直徑低噪音風機。

7、對原傳統的密封結構，容易出現漏油的地方，從材料采購控制開始，鋼材不生銹、磕碰、劃傷、錘擊，對油箱密封部分進行特殊加工，并對箱體進行整體噴漆，清除箱體內加工中產生的尖角毛刺、焊渣，并對油漆的附著力。

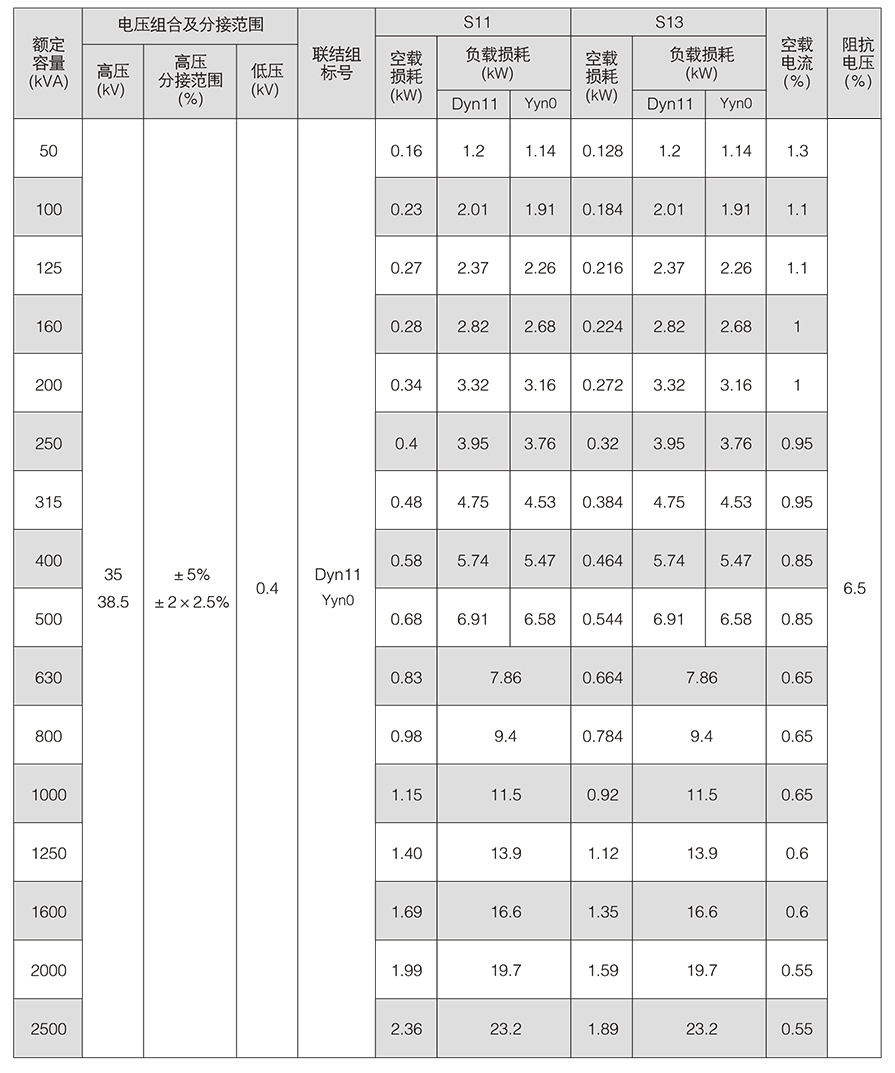

S11，S13，S18，S20，S22系列35kV級雙繞組無勵磁調壓配電變壓器技術參數

35kV油浸式三相雙繞組無勵磁調壓電力變壓器能效等級
